Casi ningún proyecto se cae por un ensayo mal hecho. La homologación multietapa para carrozados se rompe antes, en la costura invisible que hay entre lo que certificó el fabricante del chasis y lo que el transformador da por supuesto. Ahí, en ese hueco de papel, es donde se pierden los meses.
Llevo diez años calculando estructuras metálicas y firmando proyectos de transformación, y el patrón se repite con una fidelidad casi aburrida. Nadie discute el cálculo del bastidor auxiliar. Lo que nadie ha pedido por escrito son los datos de la fase anterior.
Este artículo va de síntomas y de orden de actuación. No de teoría normativa.
Síntomas de un proyecto que va a caerse antes de la ITV
Una carpeta enferma se detecta en diez minutos. No hace falta abrir el cálculo estructural: basta mirar qué documentos faltan y qué cifras no coinciden.
Cuando en IMD recibimos documentación ya montada por otro, revisamos primero tres cosas: la trazabilidad del certificado de conformidad de la etapa previa, la coherencia de masas y la placa reglamentaria. Si alguna de las tres cojea, el proyecto ya está tocado.
Fichas reducidas incompletas del fabricante de la fase anterior
El Reglamento (UE) 2018/858, aplicable desde el 1 de septiembre de 2020 y que sustituyó a la Directiva 2007/46/CE, exige que cada fabricante entregue al siguiente un certificado de conformidad completo con los datos que le corresponden. En la práctica, lo que llega es un PDF con la parte II a medias.
¿Qué significa «a medias»? Que faltan valores que no puedes deducir: la masa en orden de marcha real del conjunto entregado, el reparto por eje en esa configuración concreta, los números de aprobación de los actos reglamentarios ya cubiertos.
Ahí empieza el problema. Sin esos números, el técnico de la etapa siguiente firma sobre estimaciones, y una estimación no se defiende ante un servicio técnico designado.
Me equivoqué con esto en un proyecto de furgón isotermo hace unos años. Tomé la masa en orden de marcha del catálogo comercial en lugar de la del certificado.
Masas, ejes y voladizos que no cuadran entre fases
Las masas son el chivato más fiable. Si el vehículo base está aprobado como N1 con 3.500 kg de masa máxima técnicamente admisible y la transformación suma un módulo de 400 kg, el margen se evapora. La categoría del vehículo, dentro de los tipos N1, N2 y N3 para transporte de mercancías, condiciona además la vía que podrás usar después.
Segundo chivato: el reparto por eje. Un cajón que desplaza el centro de gravedad 30 cm hacia atrás puede dejar el eje delantero por debajo de la masa mínima que exige el fabricante para garantizar la direccionabilidad. Es un fallo silencioso, porque el total sigue cuadrando.
Tercero: geometría. Los límites de voladizo posterior del Reglamento General de Vehículos, referidos a la distancia entre ejes, se sobrepasan con una facilidad sorprendente en plataformas y cajas largas. También la longitud máxima de 12 metros en rígidos.
Vamos, que si la hoja de cálculo de masas y el plano de conjunto no están firmados por la misma persona, revísalos otra vez.
¿Por qué la responsabilidad técnica se diluye entre fabricantes?
Porque cada eslabón asume que el anterior ya lo cubrió. Y el marco normativo, que sí reparte responsabilidades con bastante claridad, no impide que en el mundo real nadie se dé por aludido.
Quién firma qué en cada etapa de fabricación
El esquema es sencillo sobre el papel. Quien construye la primera fase responde del chasis-cabina y de los actos reglamentarios que declara cubiertos. Quien cierra la fase final responde del vehículo completado y de que la suma sea conforme.
El detalle que todos pasan por alto: la fase final asume también la verificación de que las modificaciones no invalidan lo aprobado antes. Si el carrocero corta un travesaño y eso afecta al comportamiento previsto en el ensayo de cabina del Reglamento ECE R29, esa responsabilidad ya es suya.
Preguntas incómodas que conviene hacerse antes de soldar: ¿el reglamento R58 de protección trasera antiempotramiento estaba cubierto en la etapa previa o se dejó abierto? ¿Y la protección lateral del R73?

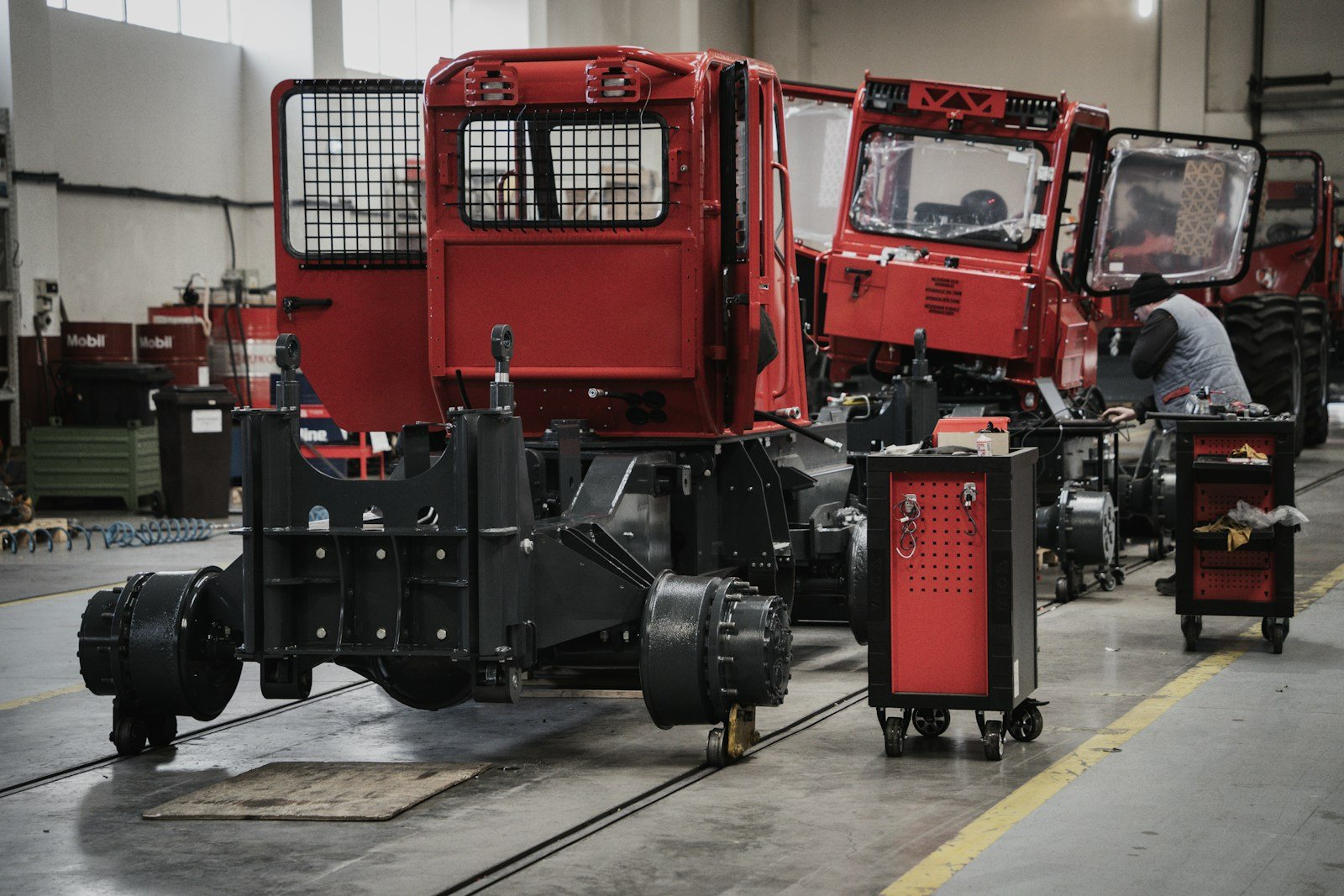

El punto ciego entre el chasis-cabina y el trabajo del carrocero
Hay una zona de nadie. Ocupa unos pocos centímetros de bastidor y varios miles de euros de retraso.
La marca base publica un manual de carrozado con zonas prohibidas de taladrado, pares de apriete y criterios de fijación del contrabastidor. Nadie lo lee entero. Y cuando alguien lo lee, ya está el falso chasis atornillado.
Recuerdo la primera vez que pedí formalmente ese manual: tardaron tres semanas y llegó en alemán. Lo tradujimos. Mereció la pena, porque prohibía expresamente soldar en el ala inferior del larguero justo donde el taller pensaba anclar la grúa.
La cosa es que este punto ciego no se cierra con más cálculo. Se cierra pidiendo documentación antes de tocar el vehículo.
Diagnóstico previo: vía multifásica, individual o unitaria
La homologación multietapa es el procedimiento por el que un vehículo se aprueba en fases sucesivas: un fabricante certifica el chasis y otro completa la carrocería. Cada fase responde de lo que añade, y el fabricante final responde del vehículo terminado y de que la suma sea conforme.
Antes de elegir la vía hay que aceptar algo: no todas las transformaciones caben en el procedimiento por fases. Forzarlo cuesta más que asumirlo el primer día. Esta tabla resume el criterio que aplicamos en la primera reunión técnica.
| Criterio | Vía multifásica | Aprobación individual | Aprobación unitaria |
|---|---|---|---|
| Cuándo aplica | Base con aprobación de tipo sólida y transformación previsible | Falta documentación previa o se afecta a estructura y dirección | Transformación repetible sobre bases idénticas |
| Nº de unidades | Serie corta o repetida | Una unidad | Series cortas de vehículos iguales |
| Documentación clave | Certificado de conformidad por fases e informes de conformidad parcial | Proyecto técnico, fotografías y placa de fabricante | Expediente de tipo con ensayos prorrateados |
| Responsable final | Fabricante de la última fase | Titular del proyecto y técnico firmante | Fabricante que declara la serie |
¿Y qué pasa si el vehículo sale a rodar sin resolver esto? No puede. La modificación debe estar aprobada antes de la inspección técnica, porque la ITV solo refleja en la ficha técnica lo que viene respaldado por documentación del carrozado.
Cuándo basta un informe de conformidad parcial (informes H)
Funciona cuando el vehículo base viene con una aprobación de tipo europea sólida, la transformación es previsible y existen elementos ya certificados que puedes acoplar sin ensayar de nuevo. Series cortas, repetibles, con proveedor colaborativo.
Si tu caso encaja ahí, conviene entender bien el alcance del documento antes de comprometer plazos con el cliente; en nuestra guía sobre trámites parciales con informe H desglosamos qué actos reglamentarios cubre cada tipo de informe y cuáles quedan fuera, algo que determina el coste final más que ninguna otra variable del proyecto.
Ojo con una limitación real: ese camino solo es rentable si vas a repetir la transformación. Para una unidad suelta, el prorrateo de ensayos lo hace inviable.
Señales de que el proyecto solo saldrá por vía individual
Hay cuatro banderas rojas. Vehículo base sin documentación completa de la fase anterior. Modificación que afecta a estructura resistente o a dirección. Equipo especial sin marcado ni certificado propio. Unidad única.
Con dos de las cuatro, el Real Decreto 750/2010 y su procedimiento de aprobación individual es casi siempre la salida más corta. Menos elegante, sí. Más rápida, también. La diferencia con la unitaria está en el número: la individual certifica un vehículo concreto, la unitaria valida una serie corta de vehículos iguales y reparte el coste de ensayos entre ellos.
Ocurre mucho en maquinaria agrícola acoplada, donde la trazabilidad del conjunto suele ser irregular; el criterio que aplicamos al certificar abonadoras suspendidas y arrastradas parte precisamente de esa lectura previa de qué documentación existe realmente antes de decidir el procedimiento.
Tratamiento: en qué orden actuar antes de tocar el chasis
Este es el apartado que de verdad ahorra dinero, así que lo desarrollo más. El orden importa más que la calidad de cada paso aislado.
- Exigir por escrito el certificado de conformidad y el manual de carrozado.
- Verificar masas, reparto por ejes y voladizos con datos reales.
- Decidir la vía según fase y número de unidades.
- Inventariar ensayos reutilizables y los que habrá que repetir.
- Calcular la estructura y cerrar planos con esas restricciones.
- Fabricar solo cuando la documentación está cerrada.
- Troquelar la placa y pasar inspección con cifras coincidentes.
Mi hipótesis inicial cuando empecé era que se podía trabajar en paralelo: fabricar mientras se cierra el papel, para ganar semanas. Después de tres proyectos con reprocesos de chapa y taladros mal ubicados, el resultado fue el contrario. Cambié a secuencia estricta y los plazos globales bajaron.
Datos técnicos que hay que exigir por escrito al fabricante base
Por escrito significa por escrito. Un correo del comercial no vale, aunque sea de buena fe.
- Certificado de conformidad completo de la etapa entregada
- Masa en orden de marcha real y reparto por eje
- Masas máximas admisibles por eje y técnicamente admisible del conjunto
- Manual de carrozado vigente con zonas prohibidas
- Actos reglamentarios ya cubiertos y sus números de aprobación
- Límites de par y clase de tornillería para el contrabastidor
- Condiciones de toma de fuerza y de modificación eléctrica
Si te niegan alguno de estos puntos, tienes un dato valiosísimo: el proyecto va por vía individual. Mejor saberlo el día uno.
Ensayos de laboratorio que se pueden reutilizar y los que no
Se reutiliza lo que va referido a un componente con certificación propia y montaje conforme a sus condiciones. Los dispositivos de acoplamiento del ECE R55, por ejemplo, si respetas la posición y los valores D y S declarados.
No se reutiliza casi nada que dependa de la geometría o de la masa del vehículo completado. La estabilidad de cisternas del R111 se recalcula. El comportamiento de la protección trasera se verifica en la configuración final, porque la altura al suelo cambió.
Zona gris: frenado. A veces basta un cálculo justificativo con los datos de la fase previa; a veces exigen pista. Depende del servicio técnico y del delta de masa. No hay respuesta universal, y quien te diga lo contrario no ha llevado suficientes proyectos.
Total, que el inventario de ensayos hay que hacerlo antes del cálculo estructural, no después. Condiciona el diseño.
Qué revisa la inspección y por qué rechaza vehículos ya certificados
La estación no juzga tu cálculo. Compara tres fuentes y busca que digan lo mismo.
Discrepancias entre placa de fabricante, tarjeta y vehículo real
La placa reglamentaria de la última etapa debe identificar a quien completa el vehículo, el número de aprobación aplicable y las masas. Cuando aparece solo la placa original del chasis, el técnico no tiene forma de validar la fase posterior.
Otro clásico: la tarjeta declara una masa máxima autorizada distinta de la que figura en la placa nueva. Suele venir de una corrección de última hora que nadie trasladó al troquel.
Y el tercero, el más tonto y el más frecuente. El vehículo lleva montado un accesorio que no aparece en el plano (una caja de herramientas lateral, un estribo, un portabotellas) y que altera la anchura o el voladizo declarado.
¿Se rechaza por eso un vehículo técnicamente correcto? Sí. Y con razón, porque la documentación describe otro vehículo.
Coste real de reabrir un trámite ya cerrado
Aquí es donde la gente se lleva el disgusto. Reabrir no cuesta lo que costó abrir: cuesta más. Y el precio de partida ya se reparte entre cuatro conceptos, proyecto técnico, ensayos, tasas e inspección, que varían tanto por laboratorio que ningún importe cerrado es fiable de antemano.
Hay que rehacer el proyecto o emitir anexo, volver a pasar por el servicio técnico, retroquelar placa, corregir la reforma según el código correspondiente del Manual de Reformas del Real Decreto 866/2010 y volver a inspección. En tiempo, entre unas semanas y varios meses según laboratorio.
A eso se suma lo que nadie factura: el vehículo parado. Una unidad industrial inmovilizada tres meses le cuesta al cliente bastante más que el expediente completo.
Mi resumen tras diez años y unos cuantos tropiezos propios: la certificación en varias etapas no es un trámite final, es una condición de diseño. Si la resuelves como último paso, la pagas dos veces.
