En el ámbito de la mecánica y el mantenimiento vehicular, existe un procedimiento fundamental que garantiza la seguridad, el rendimiento y la longevidad de los componentes. Esta guía integral se adentra en los pormenores de ese proceso esencial, ofreciendo una visión detallada que abarca desde los conceptos básicos hasta las prácticas más avanzadas. Comprender cómo se realiza una medición de alineación de dirección y ejes es crucial para cualquier propietario de un vehículo o profesional del sector. A lo largo de estas páginas, descubrirás metodologías, herramientas indispensables y consejos prácticos que te permitirán abordar este tema con confianza y precisión. El objetivo es empoderarte con el conocimiento necesario para reconocer la importancia de un mantenimiento preventivo y correctivo en este ámbito específico.
La correcta sincronización entre los diferentes elementos mecánicos que gobiernan la trayectoria y la transmisión de potencia no es un lujo, sino una necesidad. Un desvío mínimo en estos ajustes puede traducirse en un desgaste prematuro de los neumáticos, un consumo de combustible elevado e incluso comportamientos impredecibles en la conducción. Por ello, dedicar tiempo a aprender sobre estos procedimientos se convierte en una inversión valiosa. Esta obra pretende ser tu compañera en ese viaje de descubrimiento, desglosando cada aspecto de forma clara y accesible. Al finalizar, contarás con una perspectiva completa que integra teoría y práctica, siempre desde un enfoque riguroso y aplicable.
Exploraremos tanto los métodos tradicionales como las innovaciones tecnológicas que han revolucionado la forma en que los especialistas abordan estas tareas. Desde el uso de instrumentos clásicos hasta la implementación de sofisticados sistemas digitales, el panorama actual ofrece múltiples vías para lograr una calibración impecable. Además, abordaremos las señales de alerta que indican la necesidad de una intervención, así como los pasos concretos para restaurar el equilibrio óptimo en los conjuntos mecánicos. Este conocimiento no solo protege tu inversión, sino que también contribuye a una movilidad más segura y eficiente para todos.
¿Qué es la alineación en sistemas de dirección y ejes?
Cuando hablamos de este concepto en ingeniería automotriz, nos referimos al proceso de ajustar los ángulos de las ruedas y los componentes relacionados para que sigan las especificaciones exactas del fabricante. Se trata de asegurar que los neumáticos contacten con el pavimento de la manera prevista, optimizando la adherencia y minimizando la resistencia a la rodadura. Esta sincronización involucra principalmente el sistema de guiado (encargado de determinar la trayectoria del vehículo) y los árboles de transmisión, que son los encargados de transferir el movimiento y la potencia. La armonía entre estos conjuntos es lo que permite una conducción estable, recta y predecible.
Fundamentalmente, este ajuste se centra en tres parámetros angulares clave: la convergencia, la caída y la inclinación del pivote. Cada uno de estos factores influye de manera directa en el comportamiento dinámico del automóvil. Una configuración incorrecta en cualquiera de ellos provoca que las ruedas no apunten en la dirección idónea, generando fricción asimétrica y forzando a otros elementos a trabajar fuera de sus condiciones de diseño. Por tanto, no es una simple «puesta a punto» cosmética, sino una intervención técnica de gran calado que afecta a la integridad estructural y funcional del conjunto.
Es importante distinguir este proceso de otros mantenimientos, como el equilibrado de las ruedas o la revisión de la suspensión. Aunque todos están interrelacionados, la calibración de la que hablamos tiene un objetivo muy concreto: restaurar la geometría original definida por los ingenieros que diseñaron el vehículo. Este trabajo de precisión requiere un entendimiento profundo de la mecánica vehicular y, por lo general, el uso de equipamiento especializado. No se limita a los turismos, siendo igual de crítica para camiones, autobuses y maquinaria industrial, donde las tolerancias pueden ser incluso más exigentes.
Importancia de una medición exacta
Realizar una evaluación con el máximo rigor no es una opción, sino una obligación técnica y de seguridad. La exactitud en este procedimiento es el pilar sobre el que se sustenta la eficacia de toda la intervención posterior. Un cálculo impreciso, por minúsculo que sea el error, puede llevar a correcciones inadecuadas que, lejos de solucionar el problema, lo agraven o generen nuevos contratiempos. En un contexto donde milímetros y fracciones de grado marcan la diferencia, la meticulosidad del operario y la calidad de los instrumentos empleados se convierten en factores determinantes. La consecuencia directa de una labor impecable es la prolongación de la vida útil de los neumáticos y una drástica reducción del consumo de carburante.
Desde una perspectiva económica, invertir en una comprobación metódica representa un ahorro significativo a medio y largo plazo. El desgaste irregular de los neumáticos, provocado por un ajuste defectuoso, implica sustituciones prematuras y frecuentes, con el gasto que ello conlleva. Asimismo, un vehículo que no rueda en las condiciones óptimas fuerza al motor y a la transmisión, incrementando el consumo de combustible y la probabilidad de averías graves. Por otro lado, desde el punto de vista de la seguridad vial, un automóvil con la geometría correctamente restaurada responde de manera fiable y predecible a las acciones del conductor, especialmente en situaciones de emergencia o en condiciones adversas de la carretera.
La confianza del conductor en su vehículo también se ve reforzada cuando sabe que todos los sistemas funcionan en armonía. La sensación de que el coche «tira» hacia un lado, o la necesidad de constantes correcciones en el volante, no solo son molestias, sino síntomas de un problema subyacente que puede comprometer la estabilidad. Por todo ello, la minuciosidad en esta fase inicial de diagnóstico es una práctica que ningún taller serio ni ningún usuario concienciado debería pasar por alto. Es la base para garantizar un rendimiento óptimo y una circulación segura.
Técnicas para comprobar la dirección vehicular
Existen diversas metodologías para inspeccionar el estado del sistema de guiado, que van desde las comprobaciones visuales y manuales más básicas hasta procedimientos altamente tecnificados. Una de las formas más elementales consiste en observar el desgaste de la banda de rodadura de los neumáticos; un patrón en forma de sierra o un desgaste más acusado en un lateral que en otro suelen ser indicios claros de desajuste. Otra prueba simple es conducir por una recta plana y soltar brevemente el volante para ver si el vehículo tiende a desviarse hacia un lado de manera consistente. Sin embargo, estos métodos, aunque útiles para una detección preliminar, carecen de la precisión necesaria para un diagnóstico definitivo.
Para una evaluación cuantitativa y fiable, se requiere el uso de equipos específicos. Tradicionalmente, se empleaban galgas mecánicas, niveles de burbuja y reglas de medición para determinar los ángulos de convergencia y caída. El profesional colocaba estos instrumentos en las ruedas y, mediante comparaciones y cálculos, obtenía los valores necesarios. Este proceso, aunque efectivo en manos expertas, era lento y susceptible a errores de interpretación. No obstante, en muchos talleres con recursos limitados o para vehículos clásicos, estas técnicas manuales siguen teniendo su lugar y pueden ofrecer resultados muy aceptables cuando se ejecutan con pericia.
La evolución lógica de estas prácticas ha dado paso a sistemas más complejos y automatizados, que han elevado el estándar de precisión en la industria. La introducción de tecnologías ópticas y láser marcó un antes y un después, permitiendo mediciones sin contacto y con una repetibilidad encomiable. Estos dispositivos proyectan haces de luz que son captados por sensores, calculando en tiempo real las desviaciones con una exactitud submilimétrica. La transición hacia lo digital ha sido, sin duda, el gran salto cualitativo en este campo, optimizando tiempos y minimizando la posibilidad de error humano.
Procedimientos en talleres especializados
En un entorno profesional, la secuencia de trabajo está estandarizada para garantizar resultados consistentes. Todo comienza con una inspección previa del vehículo, donde se revisa la presión de los neumáticos, el estado de los amortiguadores, los silentblocks y los terminales de dirección. Cualquier holgura o componente dañado debe ser reparado antes de proceder, ya que falsearía cualquier medición posterior. A continuación, el automóvil se sitúa sobre una plataforma nivelada, normalmente una alineadora, que cuenta con placas de giro y deslizamiento para facilitar el movimiento de las ruedas durante el proceso.

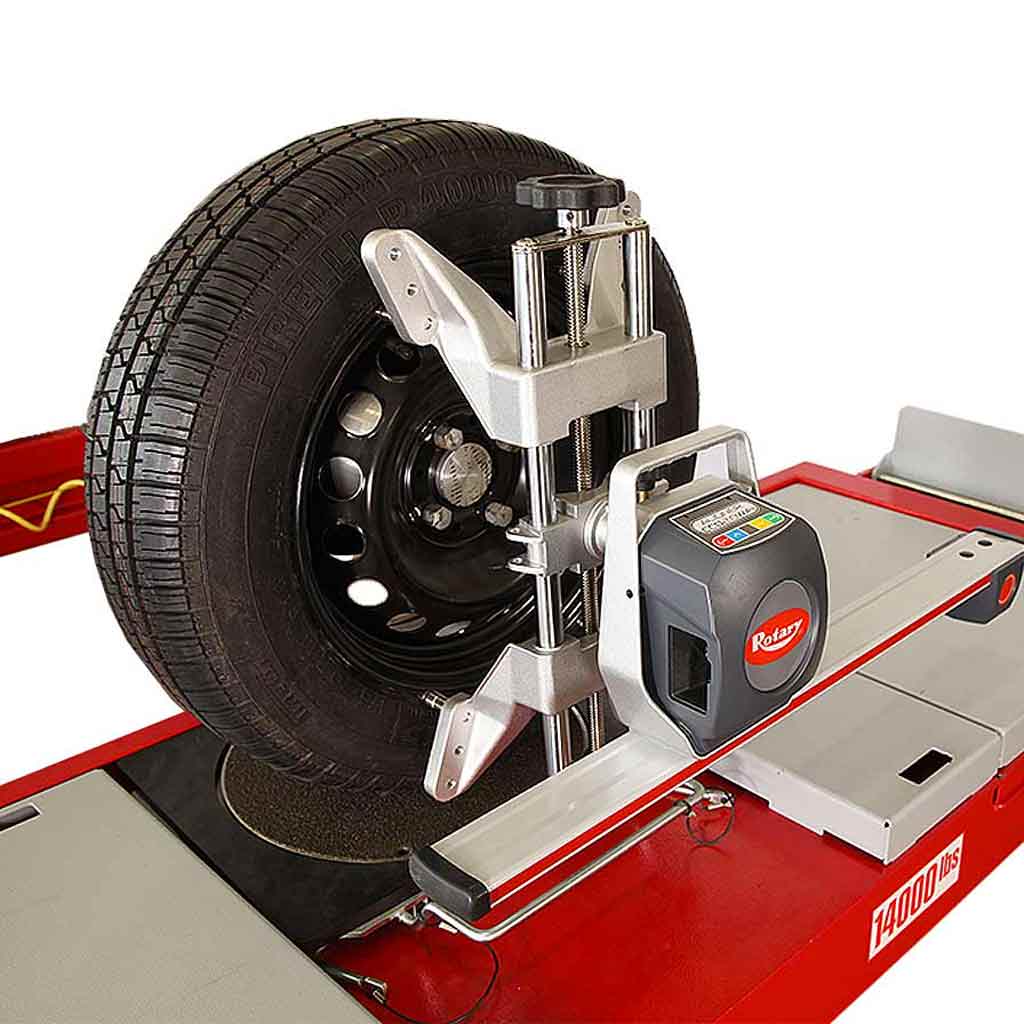

El siguiente paso consiste en acoplar los cabezales de medida a las llantas. Estos dispositivos, que pueden ser de tipo pinza o adaptadores universales, albergan los sensores que captarán la posición de cada rueda. Una vez calibrados y referenciados según el modelo del vehículo, el sistema guía al operario a través de una serie de movimientos: girar el volante a posiciones concretas, empujar el coche hacia adelante y hacia atrás, etc. Durante estos movimientos, el software recoge miles de datos por segundo, construyendo un modelo digital en tres dimensiones de la geometría actual del vehículo. Este modelo se contrasta automáticamente con la base de datos del fabricante, destacando las desviaciones en colores rojo (fuera de tolerancia) y verde (dentro de especificaciones).
Finalmente, con el diagnóstico claro, el mecánico procede a los ajustes mecánicos necesarios. Estos suelen implicar el aflojamiento y giro de tornillos excéntricos en los brazos de suspensión o el acortamiento o alargamiento de las barras de dirección. Cada modificación se refleja en tiempo real en la pantalla del equipo, permitiendo un ajuste fino hasta alcanzar los valores verdes en todos los parámetros. Este ciclo de medición-ajuste-verificación se repite hasta lograr la configuración perfecta. La utilización de sistemas de medición certificados por IMD Ingeniería garantiza que este proceso se realiza con instrumentación de la más alta fiabilidad y trazabilidad, un aspecto primordial para talleres que buscan la excelencia técnica.
Métodos para evaluar ejes mecánicos
La valoración del estado de los árboles de transmisión y otros componentes axiales es una disciplina complementaria pero distinta. Mientras que la calibración del sistema de guiado se centra en los ángulos de las ruedas, la revisión de estos elementos se ocupa de la rectitud, el equilibrio y la alineación entre los puntos de apoyo y transmisión de fuerza. Un árbol deformado o desviado puede provocar vibraciones severas, ruidos anómalos y fallos catastróficos en los cojinetes o juntas homocinéticas. Las técnicas para su análisis son variadas y dependen del tipo de eje y de su aplicación.
Una de las formas más tradicionales es el uso de comparadores de carátula o relojes palpadores. El eje se monta entre puntos de centrado o sobre caballetes, y un palpador se coloca sobre su superficie. Al hacer girar el componente manualmente, la aguja del comparador mostrará las oscilaciones, indicando las zonas de concentricidad o de desviación radial y axial. Este método, muy artesanal, requiere una gran habilidad por parte del operario para interpretar correctamente las lecturas y distinguir entre un defecto del eje y un error de montaje en los puntos de apoyo. A pesar de su aparente simpleza, sigue siendo una referencia en muchos talleres de precisión.
Para componentes de grandes dimensiones o integrados en maquinaria pesada, se emplean a menudo sistemas de trazado con láser. Estos equipos proyectan una línea de referencia láser a lo largo del eje, mientras un sensor receptor detecta las desviaciones respecto a esa línea ideal. La tecnología permite trabajar in situ, sin necesidad de desmontar por completo el conjunto, lo que supone un ahorro enorme de tiempo y recursos. Los datos se procesan para generar un informe detallado que señala no solo la magnitud del desalineamiento, sino también la corrección necesaria en cada apoyo (mediante la adición o eliminación de calzos, por ejemplo) para devolverlo a su posición teórica.
Uso de tecnologías modernas
La revolución digital ha aportado herramientas extraordinarias para esta tarea. Los sistemas de medición por coordenadas portátiles, equipados con brazos articulados o escáneres láser 3D, pueden capturar la geometría completa de un conjunto mecánico en cuestión de minutos. Este «gemelo digital» puede ser analizado con software especializado para detectar desviaciones de planicidad, paralelismo o perpendicularidad con una precisión micrométrica. Estas soluciones son especialmente valiosas en sectores como la aeronáutica, la generación de energía o la construcción naval, donde las tolerancias son extremadamente ajustadas y los costes de un fallo son astronómicos.
Otra innovación destacada es el uso de sensores inerciales y giroscopios integrados en unidades de medida inalámbricas. Estos dispositivos se fijan a las ruedas o a los ejes y, mediante comunicación Bluetooth o radio, transmiten los datos de orientación y movimiento a una tableta u ordenador. La principal ventaja es la eliminación de los cables, lo que agiliza enormemente el proceso de instalación y permite una mayor libertad de movimiento durante las pruebas dinámicas. Además, algunos sistemas incorporan realidad aumentada, superponiendo gráficamente las correcciones necesarias directamente sobre la imagen en vivo del vehículo, guiando al técnico de una manera intuitiva y visual.
La integración de estas tecnologías con el internet de las cosas y la analítica de datos está abriendo nuevas fronteras. Ahora es posible monitorizar el estado de la alineación de flotas enteras de vehículos de forma remota, recibiendo alertas predictivas cuando los parámetros comienzan a desviarse de los valores óptimos. Este enfoque proactivo transforma el mantenimiento de correctivo a predictivo, evitando paradas no planificadas y optimizando el ciclo de vida de los activos. La constante evolución en este campo promete herramientas aún más inteligentes y autónomas en el futuro próximo.
Síntomas de desajuste en dirección y ejes
Reconocer las señales tempranas de un problema es la primera línea de defensa para prevenir daños mayores y costosas reparaciones. Uno de los indicios más comunes y fáciles de percibir es un comportamiento anómalo en la conducción. Si el volante no vuelve a su posición central de manera suave y natural después de tomar una curva, o si percibes que tienes que sostenerlo con una ligera presión constante para mantener la trayectoria recta, es muy probable que exista un desvío en la configuración. Del mismo modo, una sensación de «vaguedad» o de excesiva holgura en la dirección, donde los movimientos del volante no se traducen de inmediato en un cambio de dirección, es otra bandera roja que merece atención inmediata.
El desgaste de los neumáticos ofrece pistas visuales muy claras. Un patrón de rodadura desigual, con zonas más gastadas en el borde interior o exterior de la banda de rodadura, es un síntoma casi inequívoco. En casos avanzados, el dibujo puede adoptar formas de dientes de sierra o de escamas, un fenómeno conocido como «desgaste en dientes de sierra». Además, es frecuente experimentar vibraciones en el volante a velocidades concretas, normalmente medias o altas. Estas vibraciones, que pueden ir desde un leve hormigueo hasta una sacudida molesta, suelen indicar que las ruedas no están girando en un plano perfecto, generando un balanceo que se transmite a través del sistema de guiado.
Por el lado de los componentes axiales, los síntomas suelen ser más auditivos y táctiles. Un ruido repetitivo de «clac» o «tac» que aumenta con la velocidad, especialmente al acelerar o desacelerar, puede apuntar a una junta homocinética desgastada debido a un esfuerzo excéntrico provocado por un mal alineamiento. Las vibraciones en el piso del vehículo o en la palanca de cambios, que se intensifican conforme se gana velocidad, son también señales clásicas de un árbol de transmisión desequilibrado o torcido. En los vehículos de tracción delantera, estos problemas pueden confundirse con fallos en los semiejes, por lo que un diagnóstico profesional es indispensable para identificar la raíz del mal.
Corrección de problemas de alineación
Una vez identificado y cuantificado el desajuste, la intervención correctiva debe seguir un protocolo metódico. Lo primero es asegurarse de que todos los componentes relacionados estén en perfecto estado. Como se mencionó anteriormente, es inútil y contraproducente ajustar la geometría sobre una suspensión dañada o con elementos gastados. Por tanto, el primer paso suele ser la sustitución de rotulas, muelles o amortiguadores que presenten holguras o defectos. Solo con una base mecánica sólida se puede proceder a la recalibración con garantías de éxito y durabilidad.
El proceso de ajuste en sí varía según el diseño del vehículo, pero generalmente implica modificar la longitud de las barras de dirección (para ajustar la convergencia) y la posición de los brazos de suspensión mediante tornillos excéntricos (para modificar la caída y la inclinación del pivote). El mecánico utiliza llaves especiales y, siguiendo las indicaciones del equipo de medición, va girando estos elementos hasta que los valores en pantalla se sitúen dentro del rango verde de tolerancia. Es un trabajo de paciencia y precisión, donde pequeños giros de un cuarto de vuelta pueden tener un impacto significativo en el resultado final. En algunos vehículos con suspensión trasera multibrazo, estos ajustes también son posibles en el tren posterior, lo que añade complejidad pero también mayor capacidad de fine-tuning.
Después de realizar los cambios físicos, es imperativo realizar una verificación final. Esta comprobación posterior sirve para confirmar que todos los valores se han corregido adecuadamente y que no se ha introducido ningún error durante la manipulación. El vehículo se somete de nuevo a la secuencia de medición en la alineadora. Si todo está correcto, se procede a apretar los tornillos de sujeción con el par de apriete especificado por el fabricante, ya que un tornillo flojo puede ceder y arruinar el ajuste, mientras que uno excesivamente apretado puede dañar las piezas. Finalmente, una prueba de conducción en carretera permite al técnico percibir de primera mano la mejora en el tacto de la dirección y la estabilidad, cerrando el círculo de la reparación con una validación práctica.
Beneficios de mantener un ajuste correcto
Las ventajas de conservar la geometría del vehículo dentro de los parámetros del fabricante son múltiples y tangibles. En primer lugar, y quizás la más apreciada por los conductores, es la mejora notable en la seguridad activa. Un automóvil correctamente alineado responde de forma lineal y predecible a las órdenes del volante, ofreciendo una sensación de control y estabilidad que es crucial en situaciones de evasión o frenado de emergencia. La trazada en curvas es más precisa y el vehículo mantiene la dirección con menos esfuerzo por parte del conductor, reduciendo la fatiga en viajes largos y aumentando la confianza al volante.
Desde el punto de vista económico, los beneficios son igual de convincentes. El ahorro en neumáticos es probablemente el más directo: cuando las ruedas ruedan paralelas y con el ángulo de contacto óptimo, el desgaste se distribuye de manera uniforme a lo largo de toda la banda de rodadura. Esto puede extender la vida útil de los neumáticos en un 20% o incluso más, representando un ahorro considerable a lo largo de la vida del vehículo. Paralelamente, se reduce la resistencia a la rodadura, lo que se traduce en un menor consumo de combustible. Estudios sectoriales indican que una mala alineación puede incrementar el gasto en carburante hasta en un 10%, un porcentaje nada desdeñable en el presupuesto familiar o empresarial.
Finalmente, se protege la integridad de toda la mecánica relacionada. Una configuración adecuada evita esfuerzos anómalos y vibraciones perjudiciales que se transmiten a través de la suspensión, los rodamientos de rueda, las juntas de transmisión e incluso la caja de dirección. Esto se traduce en menos averías, menos visitas al taller y una mayor fiabilidad general del conjunto. En resumen, mantener este aspecto en óptimas condiciones no es un gasto, sino una de las inversiones más inteligentes que puede hacer un usuario para preservar el valor, el rendimiento y la seguridad de su automóvil a lo largo del tiempo.
Consejos para una inspección eficaz
Para quienes desean realizar una comprobación preliminar por sí mismos o simplemente entender mejor el proceso en el taller, hay varias recomendaciones prácticas a seguir. En primer lugar, sé sistemático y realiza las comprobaciones en un entorno adecuado: una superficie plana, nivelada y con buena iluminación. Comienza siempre por lo básico: verifica que la presión de los cuatro neumáticos sea idéntica y se ajuste a la recomendada por el fabricante para el vehículo en carga normal. Un desequilibrio en la presión puede simular síntomas de desalineación y llevar a diagnósticos erróneos. Asimismo, realiza un recorrido visual buscando daños evidentes en llantas, neumáticos o componentes de la suspensión.
Si vas a observar el desgaste de los neumáticos, hazlo de manera metódica. Pasa la mano por toda la banda de rodadura para sentir irregularidades y examina tanto el borde interior como el exterior. Un truco útil es utilizar una moneda: introduce una parte en el dibujo de la zona central y otra en el de los bordes; si la profundidad del dibujo es significativamente diferente, es un indicio claro de problema. Durante la prueba de conducción, elige un tramo de carretera recto, plano y con poco tráfico. Suelta el volante con precaución durante unos segundos y observa la tendencia del vehículo. Recuerda que una ligera desviación hacia la izquierda puede ser normal en carreteras con peralte para el desagüe, así que repite la prueba en ambos sentidos de la calzada.
Por último, y más importante, conoce los límites de la autoevaluación. Mientras que estas comprobaciones pueden alertarte de un problema potencial, nunca sustituyen el análisis realizado con equipamiento profesional por un técnico cualificado. Si detectas alguno de los síntomas descritos, programa una visita a un taller de confianza. Explica de manera clara lo que has observado, ya que esta información será de gran ayuda para el mecánico a la hora de focalizar su diagnóstico. La conjunción de tu observación como usuario y la pericia técnica del especialista es la fórmula infalible para mantener tu vehículo en las mejores condiciones posibles, garantizando así miles de kilómetros de conducción segura y placentera.
